我自中学时期开始接触嵌入式开发与硬件设计截今为止已经过去7年时光，
但我总是忍俊不禁的思考下面一系列问题：
为什么我们必须先画电路，再写固件？
为什么硬件原型不能自动随着代码成形？
为什么不能像写前端一样，一边写代码，一边看到硬件行为？
这个过程漫长、昂贵，对初学者也非常不友好。
而软件世界早已不同。前端开发者可以一边敲代码，一边实时看到页面更新；数据科学家可以在 Notebook 中实时运行和验证结果；甚至 AI 工程已经实现“写代码 → 运行 → 即时可视化”的闭环。
为什么电子工程不能拥有同样的体验？
这公平吗？——不公平！
这对吗？——这不对！
这old school吗？——太old school了！
在新的时代我们需要不是下一个新的EDA，
不是一种新的IDE范式（Cursor，PlatformIO），
更不是一个新的仿真工具。
而这，
正是 NexSim 想解决的问题。
带着这些问题，NexSim EE的设计逐渐清晰——
NexSim 的定位很明确：
它是一个 电子原型验证工具（Electronic Prototyping Toolchain）。
它由两部分构成：
NexSim Flow Editor（软件端）：电路编辑器 + MCU 仿真 + 云端 IDE
NexSim Modules（硬件端）：模块化实体平台 + 实体仪器系统
两者共同构成了一个“随时随地做电子实验”的完整生态。

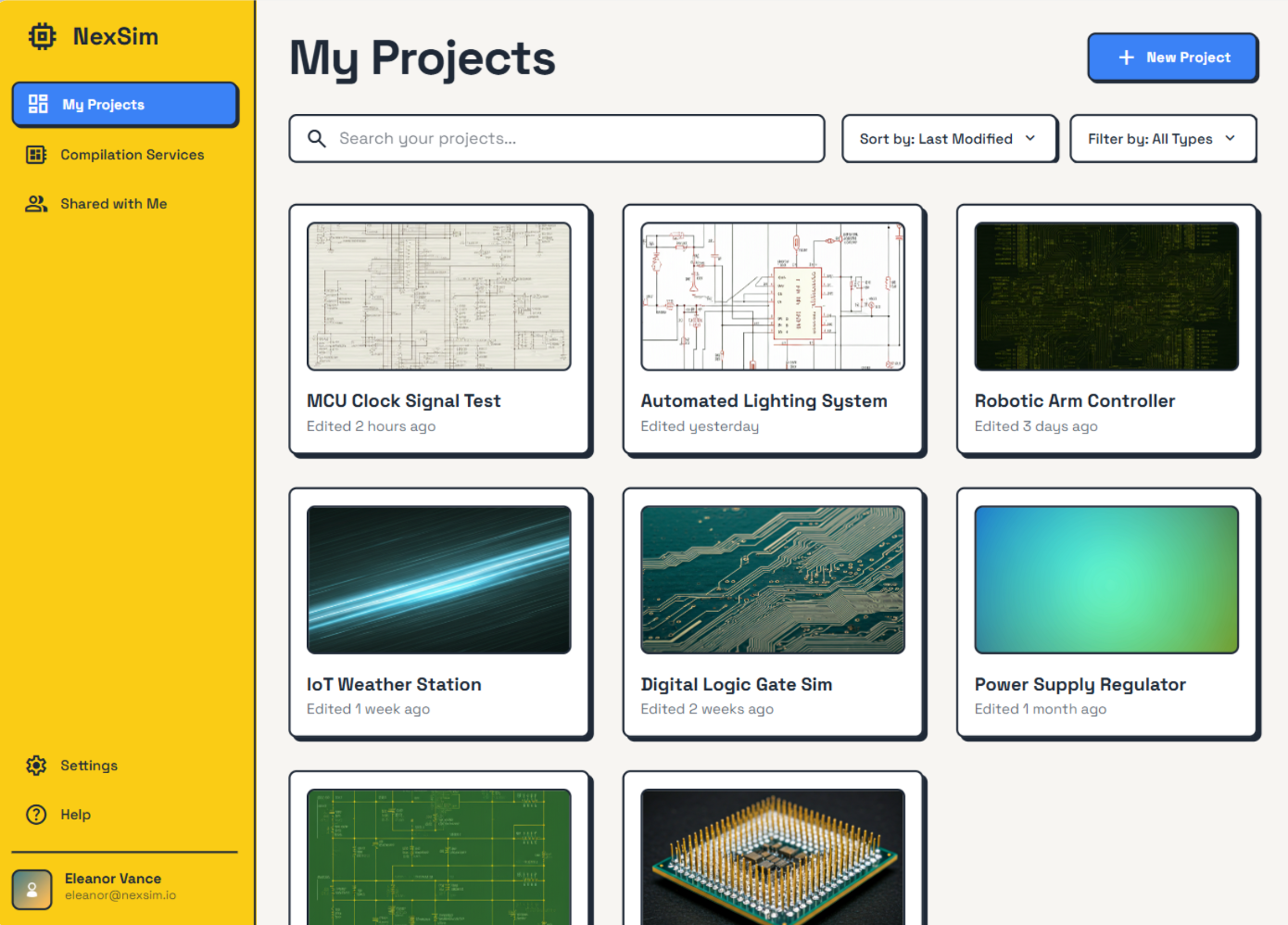

NexSim Flow Editor：电子工作流的重新组织
传统 工作流 的逻辑是：
先画电路，再写固件，再焊板，再调试。
而 NexSim Flow Editor 的设计理念则完全相反：
先写固件，再让电路随着代码如呼吸般自然成形。
NexSim Flow Editor 不是传统意义上的 EDA，它的核心理念是：
代码驱动原型（Code-Driven Prototyping）
也就是说：
你写代码的同时，
NexSim 的仿真 MCU 在网页里实时运行，
电路行为被实时模拟，
设备、引脚、波形随代码逻辑即时更新
你的原型不再依赖“画完整电路 → 焊板 → 烧录 → 调试”这条冗长路径。
而是：
写代码 → 搭电路 → 立刻验证 → 原型自动成形
随后可以导出能编辑的LCEDA/KICAD PCB 工程文件与代码框架
这是一种完全和传统 EDA 反过来的 WorkFlow。
修复了地球online开发与产品互相抡键盘打架的bug。（划掉，哎嘿）
(17 封私信 / 36 条消息) 程序员暴打产品经理，一个需求引发的血案 - 知乎

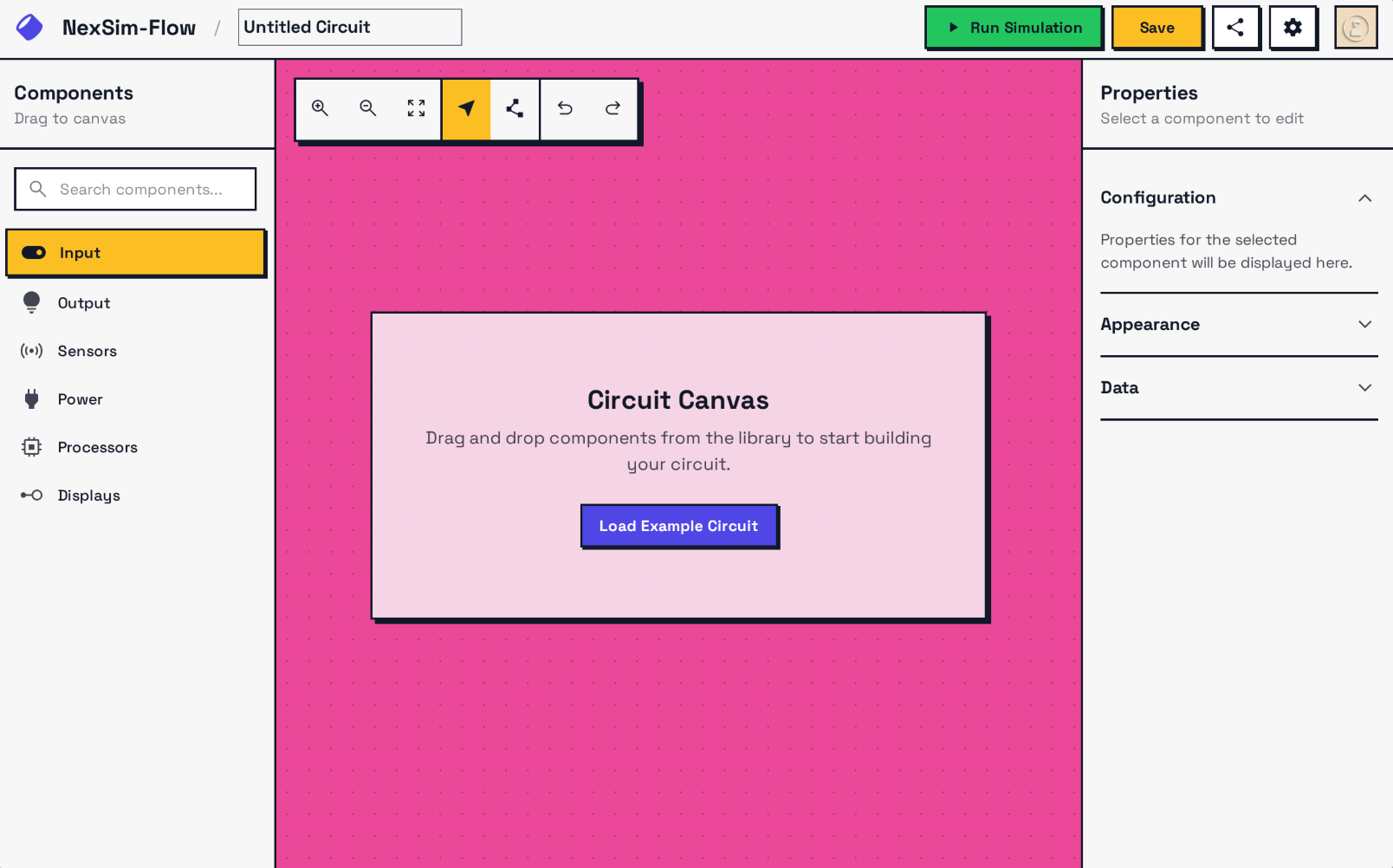

Flow Editor 是一个集成了电路编辑、MCU 仿真和代码编写的三合一系统：
拖拽式电路组件（如MCU、传感器、LED、按钮、屏幕等模块）
自动生成模板代码
仿真引擎实时运行 MCU 代码
引脚状态、波形、外围设备行为实时可见
支持 AVR、ARM、RISC-V 等 MCU 仿真
浏览器原生 IDE（基于Monaco打造）
热加载固件，无需编译环境配置
连接虚拟 osc/LA 等仿真仪表
这让电子原型开发变成一种近似“前端开发”的体验：
边写代码，边看到电路行为，边验证逻辑。
它是一种完全不同的电子产品开发方式。

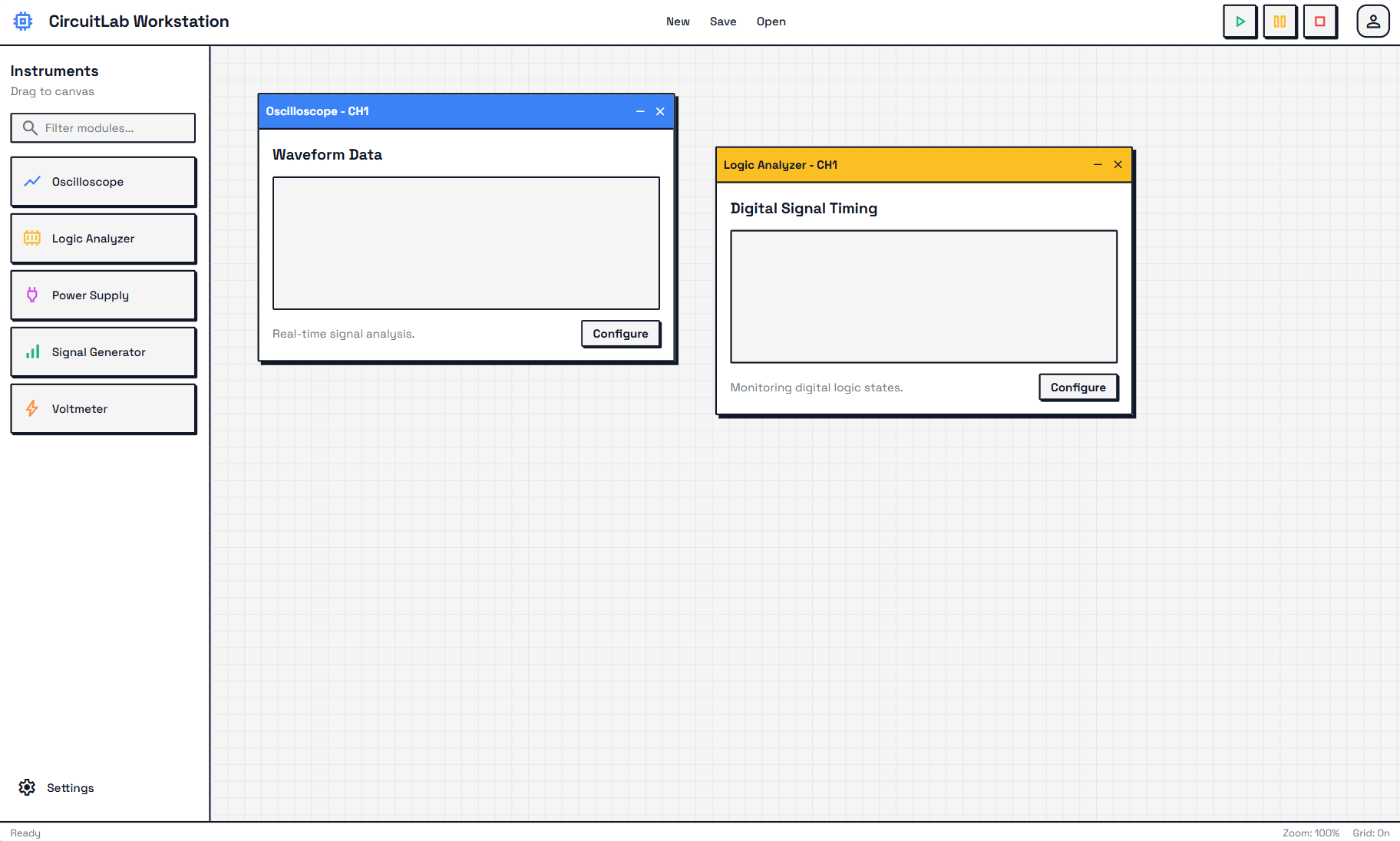

仿真仪器系统：在浏览器里开一间“虚拟实验室”
Flow Editor 内置了一套完整的“仿真仪器”，用于观察仿真电路和 MCU 行为。
包括：

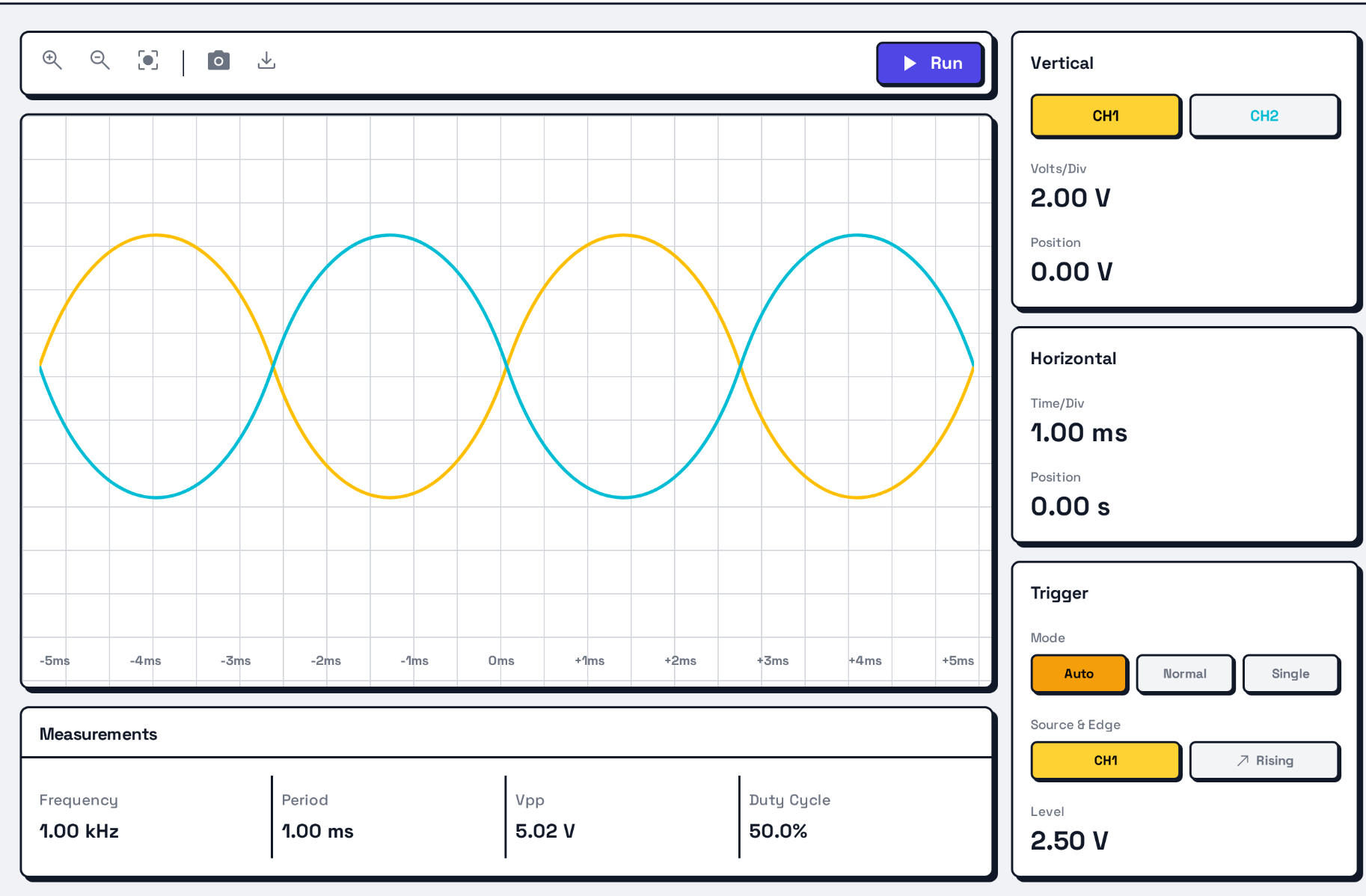

虚拟数字示波器
用于查看模拟电压波形、时基、触发和多通道行为。

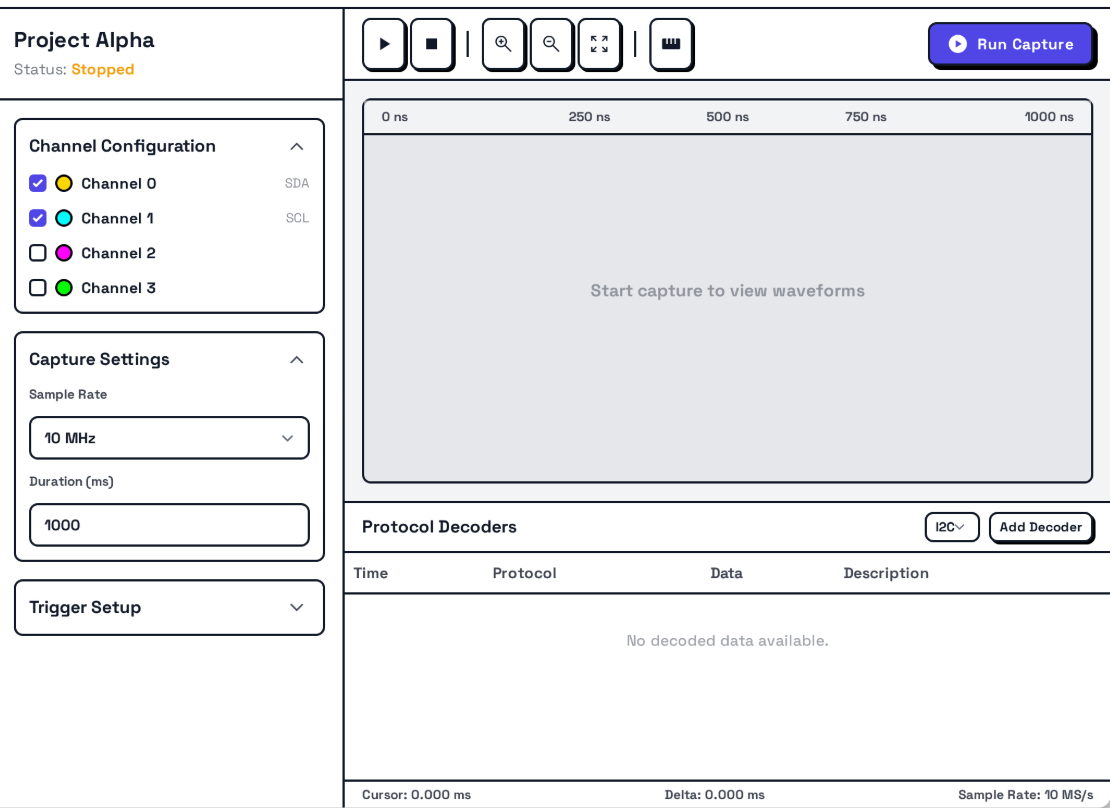

虚拟逻辑分析仪
可监听仿真中的数字信号，并进行 I²C/SPI/UART 等协议解码。

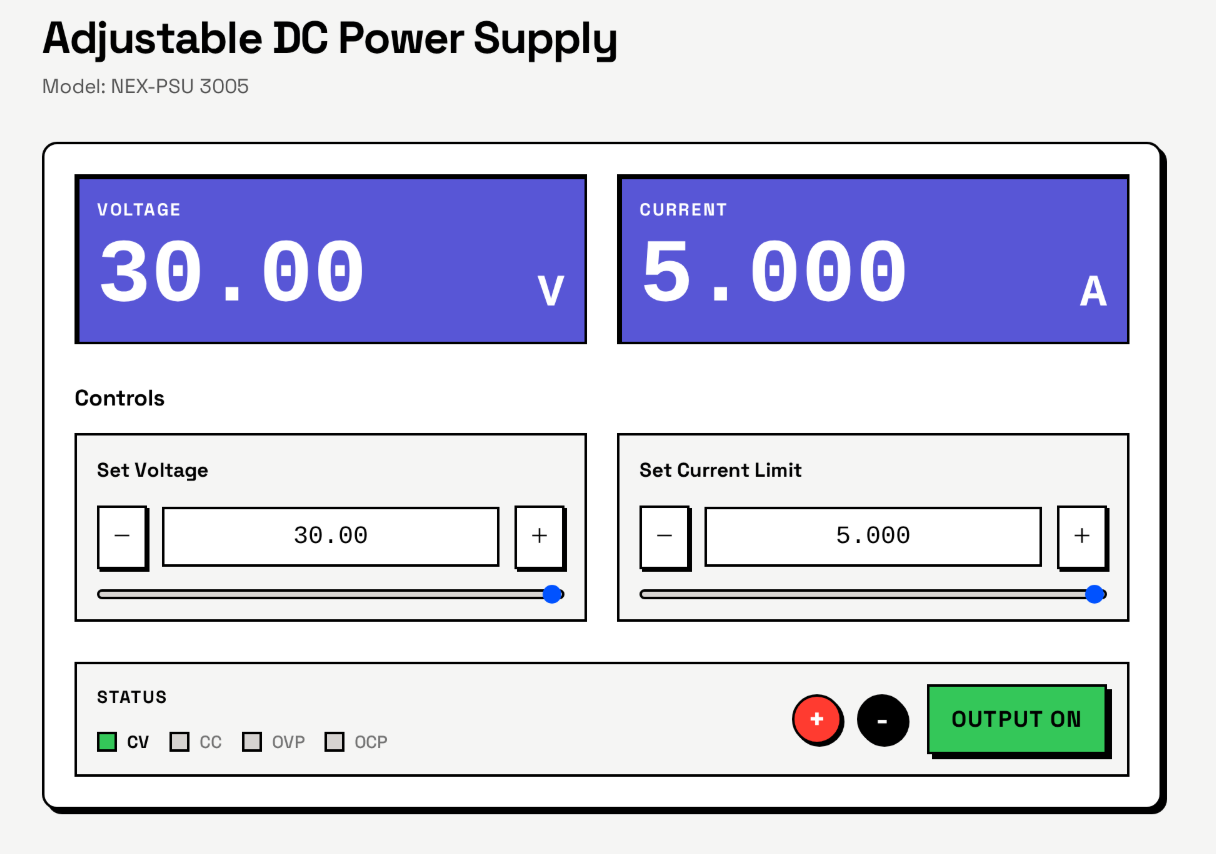

虚拟电源
模拟不同供电条件、欠压行为、纹波等情况。
虚拟万用表
用于测量仿真电压、电流、电阻等属性，
对初学者来说是非常直观的“仪表入门”工具。
以及更多类型的虚拟仪器（and more...），
全部运行在仿真层，不涉及任何实体硬件。
它们为开发者提供了一个“零风险、零成本”的电子实验环境，
也让工程师能够迅速验证算法、驱动和协议逻辑。
这些仪表仪器全部运行在仿真层，不涉及任何实体硬件。
它们为开发者提供了一个“零风险、零成本”的电子实验环境，也让工程师能够迅速验证算法与驱动协议逻辑。
虚实混合仿真（Hybrid Simulation）：让代码真正触碰现实世界
更重要的是，NexSim 并不仅仅停留在虚拟世界，我们在系统中打通了 虚拟与实体硬件：
虚拟 MCU 可以读取真实传感器的数据
真实 MCU 可以去驱动网页里的虚拟屏幕和虚拟外设
也就是说，虚实混合仿真（Hybrid Simulation） 在 NexSim 中是双向互通的。
这会带来什么可能性？
你在网页里写的代码，可以真实地读到温度、光线、声音等环境数据；
你手上的真 MCU，可以点亮浏览器里模拟的 OLED、WS2812 灯带；
工程师可以在没有焊接任何正式 PCB 的情况下，快速验证驱动库与通信协议；
你可以边写边做原型，不必囤一堆模块、焊一堆板子。
这些，都是从软件世界“窃过来”的开发体验。
而上面说的这一切，还只是 NexSim 的“软件半边天”。
NexSim Modules：把电子实验室塞进一个模块化硬件平台
NexSim 的另一半，是我正在打造的 硬件原型平台 Nex-Modules。
它基于 ARM 单板机，采用高度模块化的结构：
传感器、LED、按钮、电机、显示器……
所有模块都支持热插拔，插上就能用。
NexSim 可以部署在自研的 Nex-Modules 平台上，
系统整体由 ARM 单板机 + 可插拔模块构成。
一句话概括就是：
“将整个电子实验室装在书包里，一拎就走。”

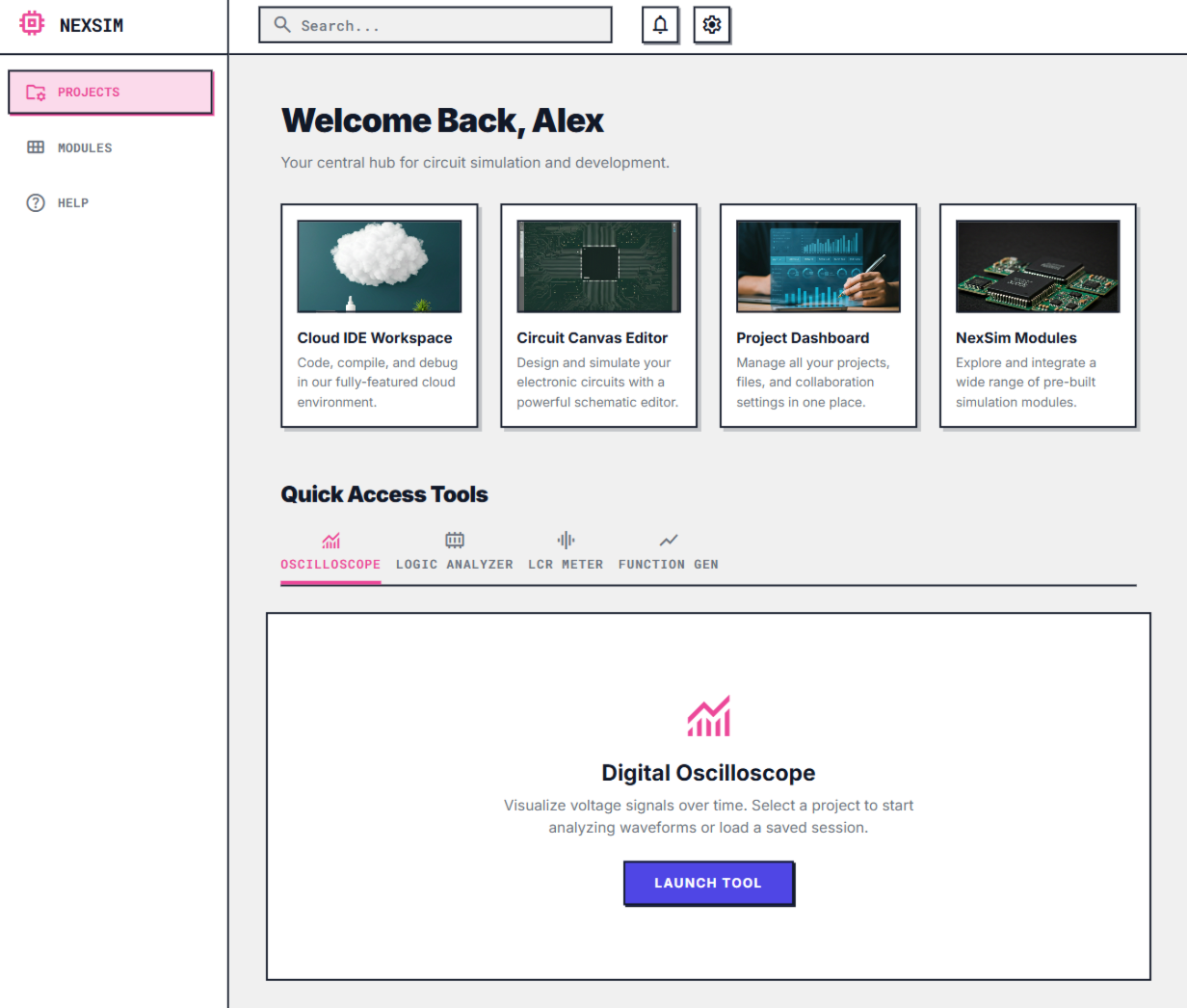

我们的目标，是把一个完整的电子实验室压缩进浏览器，
或者压缩进一个可以塞进书包的小型 ARM 开发机。
随时随地，只要打开网页，你就能做电路实验、写代码、验证想法。
NexSim Modules（硬件生态）
模块化硬件系统，全部可热插拔：
模块类型
传感器模块：温度、湿度、光照、IMU、距离、气体等
处理器模块：MCU，SOC等
IO 模块：LED、按钮、电机、蜂鸣器
仪器模块：数字示波器、逻辑分析仪、可调电源
调试模块：GDB / J-Link / DAPLink / JTAG / SWD
工具模块：JBC 焊台控制、电桥测量、I²C/SPI/UART 协议分析
除此之外，还有一个非常重要的设计：
NexSim 使用完全开放的社区协议，
任何人都可以基于它设计自己的模块，
为这个生态扩展更多可能。
HDAL（硬件抽象层）保证所有模块“插上就能认”，
无需为每块新模块去改一遍软件。
仪器模块：浏览器里的“实体实验台”
实体仪器模块主要包括：
数字示波器
逻辑分析仪
可调电源
电桥
万用表等
交互方式不是传统的“USB 外接软件”，而是：
插上模块 → Nex-Modules 识别 → 浏览器自动出现对应的仪器面板。
以示波器模块为例，界面会显示：
通道数量
时基
触发模式
电压档位等
所有这些与真实示波器的操作逻辑一致，
但呈现方式搬到了网页里。
模块热插拔时，浏览器 UI 会自动刷新，方便课堂、教学和实验快速切换。
调试模块：在浏览器里调 MCU
调试模块包括但不限于：
J-Link
DAPLink
JTAG / SWD
GDB Server
插入调试模块后，浏览器中会自动出现调试面板，支持：
单步调试
查看寄存器
Flash 烧录
变量查看
断点设置
调用栈
内存窗口
整体体验非常接近 VSCode / Keil，但你不需要安装任何本地软件——
只要打开浏览器。
工具模块：把实验室常用工具数字化
工具模块则负责把一些“实验室常用但分散的工具”整体收拢到 NexSim 体系中。

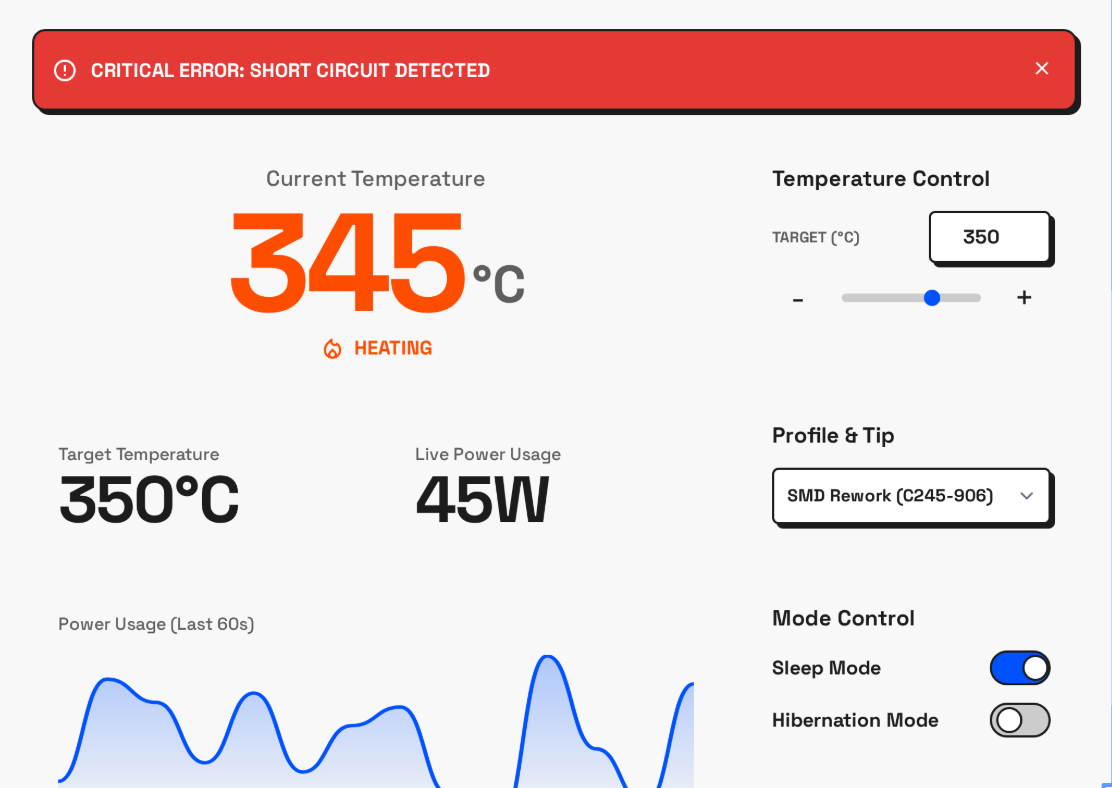

焊台控制模块
浏览器实时查看加热曲线
调节目标温度
记录使用曲线
非常适合教学或工艺研究使用

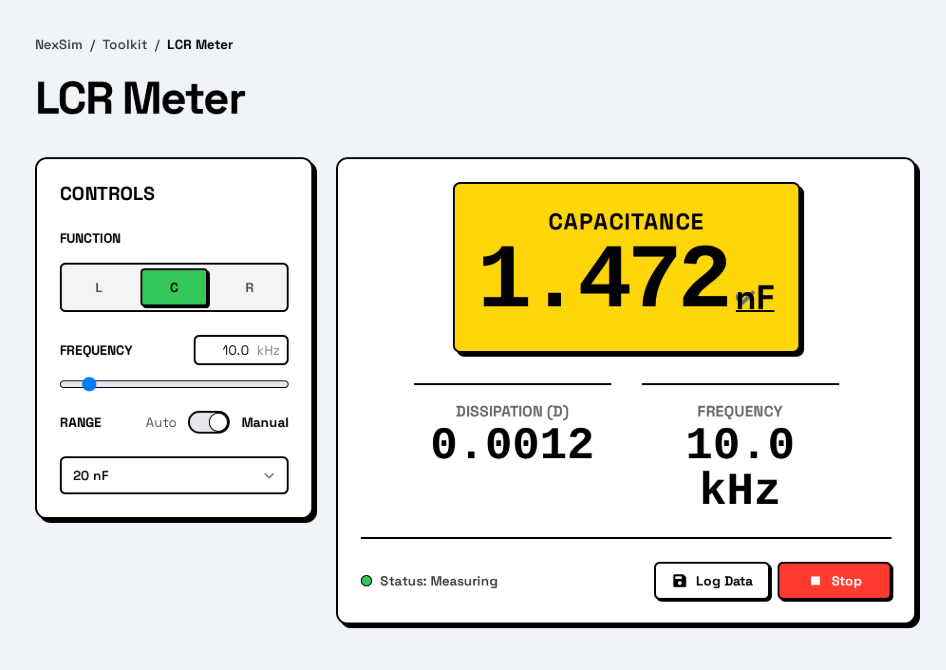

电桥测量模块
测量实体电阻、电容、电感及质量因子
结果直接显示在网页中
还可以与虚拟电路联动，例如：
实测一个电阻为 322.5 Ω
一键把 NexSim Flow Editor 中对应元件从 300 Ω 更新为 322.5 Ω

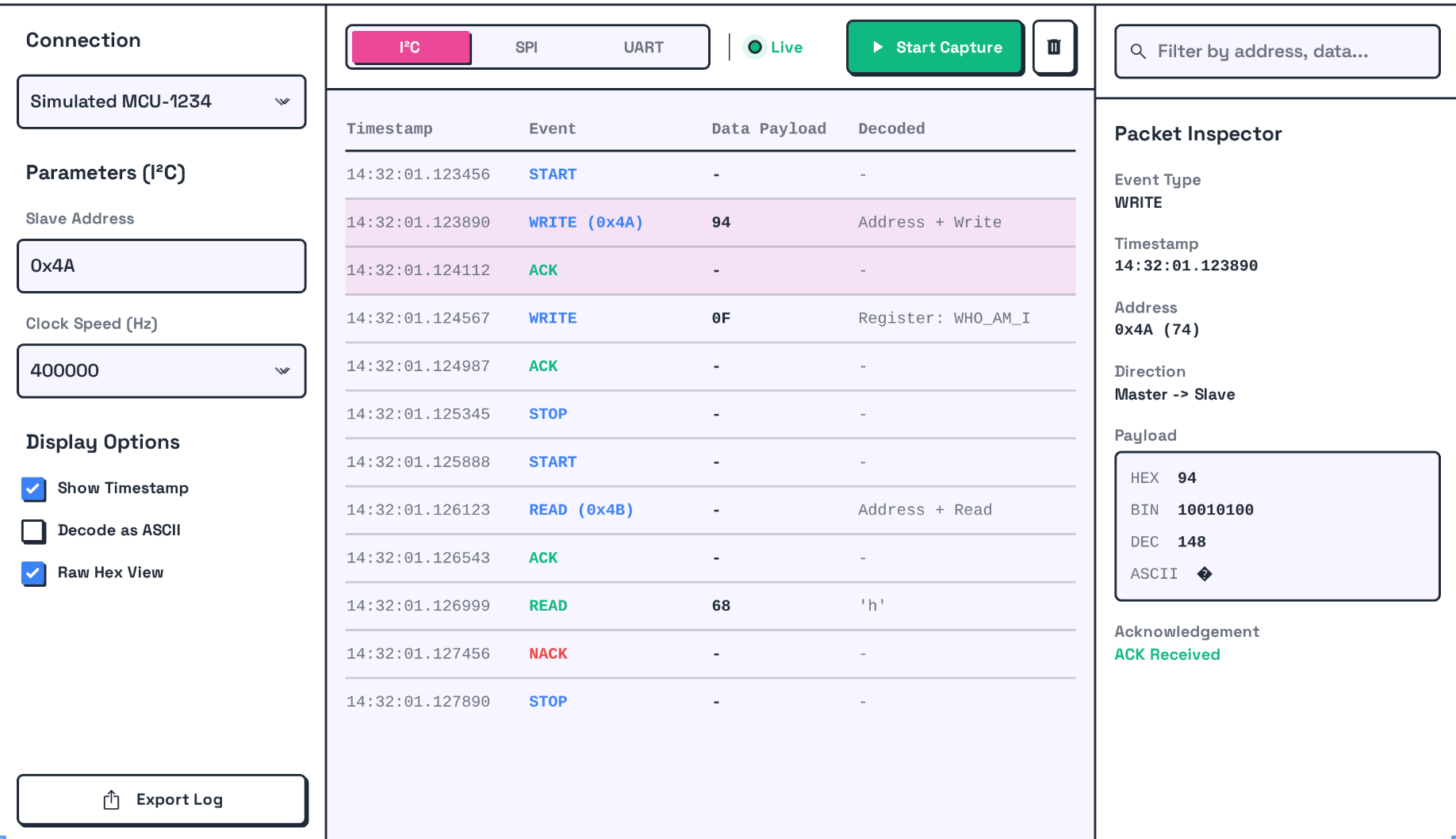

协议分析模块
监听真实 I²C / SPI / UART 总线报文
也可以监听虚拟 MCU 的总线报文
在同一时间轴中进行对比
自动对齐时序、解码寄存器读写、标记差异
这是一个非常强大的验证功能：
“仿真驱动库” 与 “真实驱动库” 的输出是否一致？
一眼就能看出来。
这些工具，使实体原型验证过程更加系统化、可视化，
也让 NexSim 更接近真正的工程生产环境。
尾声：把实验室搬进浏览器，把原型塞进书包
NexSim 的最终目标很简单，却也颇具野心：
让电子实验变得像写代码一样轻松与直观。
把实验室搬进浏览器。
把原型平台塞进书包。
让更多人以更低门槛进入电子世界。
它不是 EDA，也不是单纯的仿真器，更不是某种教学玩具。
它是一条贯穿代码、电路、仿真、仪器、调试与实体原型的完整链路。
一个真正面向未来的电子原型验证体系。
欢迎您的贡献!🎉
开源地址：https://github.com/Yinglanxing/Nexsim
官网：
nexsim-ee.cn(建设中，暂未开放)
